製品概要
- プリローラ
- プレス機ボルスタ前面に取り付けることで、金型をスムーズにボルスタ上まで転がすことが可能になります。
ダイナテックのプリローラは脱着可能なモデル「FR」と、最小のスペースのみで常設できる水平折り畳み可能なモデル「HFR」の2モデルを展開し、お客様に安全性の向上と工数削減を提供いたします。
- 製品概要
- ・プレス機ボルスタ前面に設置することで、クレーンやフォークリフトで運んできた金型を、短時間・簡単・安全に降ろすことが出来ます。
・付属のローラで金型をボルスタ上のダイリフタまでスムーズに転がすことが出来ます。
・金型をボルスタから引き出す際、ストッパーを使用することで、金型の脱落を防止します。
・作業環境に応じて脱着式(ＦＲ)と常設式(水平折り畳み・HFR)の2種類をラインアップ。
より長い距離の引き出しや高い許容荷重が必要な場合、スタンド式も制作可能

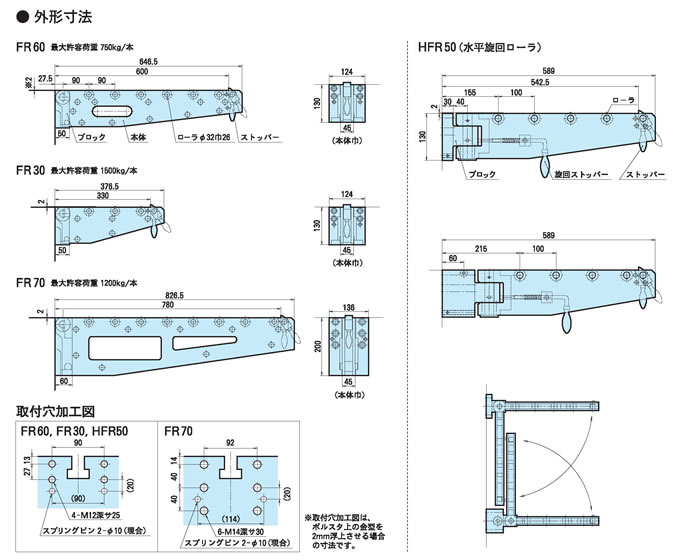

プリローラ仕様
着脱ローラ ＦＲ 着脱式、水平旋回式、スタンド式のローラ
横にスクロールしてご覧いただけます。
| 型式 | 全長(mm) | 有効長(mm) | ローラ数 | 許容荷重/2本(kg) | 設置方式 | 対応ブロック型式 |
| FR30 | 376.5 | 330 | 3 | 3000 | 脱着式 | FRB30 |
| FR60 | 646.5 | 600 | 6 | 1500 | FRB60 | |
| FR70 | 826.5 | 780 | 8 | 2400 | FRB70 | |
| HFR50 | 589 | 542.5 | 4 | 1500 | 常設 （水平折り畳み式） |
FRB60 |
＊有効長はストッパ使用時に金型を引き出せる長さ
＊ボルスタ前面にブロック取付ボルト用のタップ加工が必要となります。
-
