油圧クランプ
油圧クランプ
ボルトを使用した手締めによる金型の固定は作業性・安全性・確実性の面で不安が伴います。
ダイナテックの油圧クランプはプレス機ボルスタのT溝にはめ込み油圧を供給するだけで、短時間で安全・確実に金型を固定することが可能なため、10分未満の金型交換を指すシングル段取り実現のためには欠かせない製品です。
製品概要
●ボルトによる手締めの問題点
・狭い場所・無理な体勢の作業により作業時間がかかる
・締付け力にバラツキが出て、金型の脱落事故のリスクが高まる
→上記より作業者の労災および製造ラインのダウンタイムが増加

◎油圧クランプ導入により
・一度セットすればボタン操作で複数個所同時にクランプ可能
・複数個所均一な力で締付を行うため、金型の脱落リスク軽減
→上記より作業者の安全性と工数削減を同時に確保
  • 油圧クランプ
  • 油圧クランプ
  • 油圧クランプ

※詳細はカタログをご覧のうえ、お気軽にお問い合わせ下さい。

金型交換システム

油圧クランプ仕様

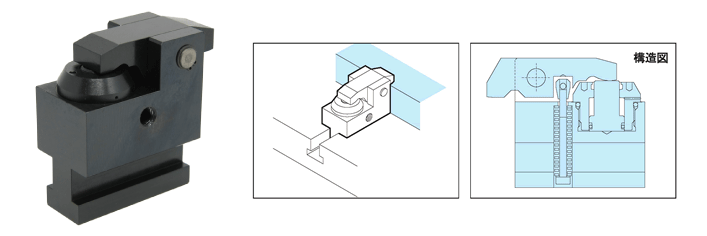

油圧クランプ LT 仕様

画像仕様

横にスクロールしてご覧いただけます。

型式 LT-1 LT-2 LT-4 LT-6
クランプ能力 (kN) 9.8 19.6 39.2 61.7
常用圧力 (MPa) 24.5
最高使用圧力 (MPa) 27.5
全ストローク (mm) 6 7
クランプストローク (mm) 3 4
ストローク余裕 (mm) 3 3
シリンダ容量 (cc) 3 6 13 22
配管口径 (Rc) 1/8 1/4
使用温度 (℃) 0～40℃
Tみぞ呼び寸法   12～16 16～22 22～24 24～28

※1.Tみぞ呼び寸法 … プレス仕様による目安のTみぞ寸法です。 ※2.耐熱仕様 … 冷却数循環構造によって、シールの高温劣化を解消。お問い合わせください。 ※3.クランプ能力 … LT-10 はお問い合わせください ※4.※固定取り付け型(型式LTF)

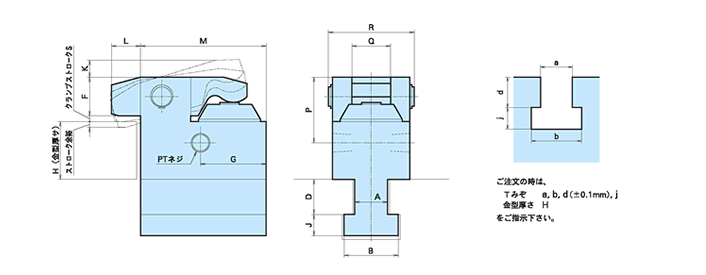

油圧クランプ LT（外型寸法）

画像仕様

横にスクロールしてご覧いただけます。

形式 F G K L M P Q R S min.H
LT-1 20 31 10 15 65 34 20 45 3 9
LT-2

28

 45 12 20 92 46 28 58 4 13
LT-4 38 63 14 20 118 54 40 73 4 –
LT-6 50 70 14 25 135 73 50 93 4 –

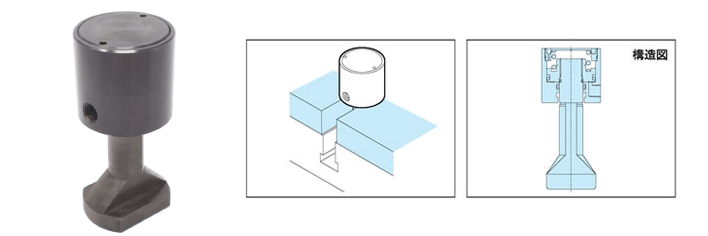

油圧クランプ MT 仕様

画像仕様

横にスクロールしてご覧いただけます。

型式 LT-1 LT-2 LT-4 LT-6
クランプ能力 (kN) 9.8 19.6 39.2 61.7
常用圧力 (MPa) 24.5
最高使用圧力 (MPa) 27.5
全ストローク (mm) 6 7
クランプストローク (mm) 3 4
ストローク余裕 (mm) 3 3
シリンダ容量 (cc) 3 6 13 22
配管口径 (Rc) 1/8 1/4
使用温度 (℃) 0～40℃
Tみぞ呼び寸法   12～16 16～22 22～24 24～28

※1.Tみぞ呼び寸法 … プレス仕様による目安のTみぞ寸法です。 ※2.耐熱仕様 … 冷却数循環構造によって、シールの高温劣化を解消。お問い合わせください。 ※3.クランプ能力 … MT-10 MT-16はお問い合わせください。

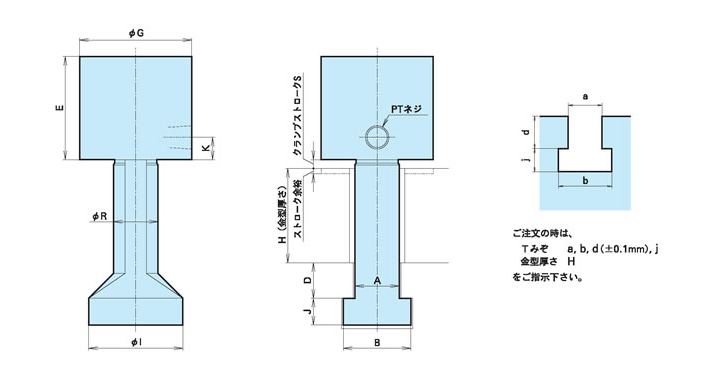

油圧クランプ MT（外型寸法）

画像仕様

横にスクロールしてご覧いただけます。

形式 F G K L M P Q R S min.H
LT-1 20 31 10 15 65 34 20 45 3 9
LT-2

28

 45 12 20 92 46 28 58 4 13
LT-4 38 63 14 20 118 54 40 73 4 –
LT-6 50 70 14 25 135 73 50 93 4 –

カスタムオーダー

ご使用中のプレス機や成型機ボルスタのT溝寸法に対応する製品が無い場合やクランプストローク・クランプ能力・クランプ形状等の変更が必要な場合、カスタムオーダーを承ります。お気軽にお問い合わせください。
